Конструкция высокотехнологичного базового матричного кристалла на КМОП структурах для специализированных ИС
Раздел ЭЛЕКТРОНИКА. РАДИОТЕХНИКА
Отрасль промышленности Интегральные микросхемы
Программа Информационные технологии
Область применения Базовый матричный кристалл на 5К вентилей (БМК5К), предназначен для проектирования и изготовления полузаказных микросхем цифровой обработки информации с функциональной сложностью до 5100 эквивалентных 2-входовых вентилей, количеством информационных выводов типа вход/выход до 84 шт. и 4-мя выводами для подачи питания. Конструкция БМК5К позволяет создавать полностью законченные однокристальные устройства цифровой обработки информации.
Описание Создан метод ускоренного проектирования и изготовления ИС, основанный на сокращении числа программируемых слоев БМК, бесшаблонного их изготовления, а также использования расширенной библиотеки функциональных элементов. Программирование БМК на выполнение заданных функций заключается в создании заказного рисунка металлизированной разводки для конкретной микросхемы. Особенностью настоящего БМК является то, что программирование производится только одним слоем «металл». Для этого в межслойном диэлектрике над активными областями МОП-транзисторов и поликремниевыми проводниками заранее изготовлены контактные окна.

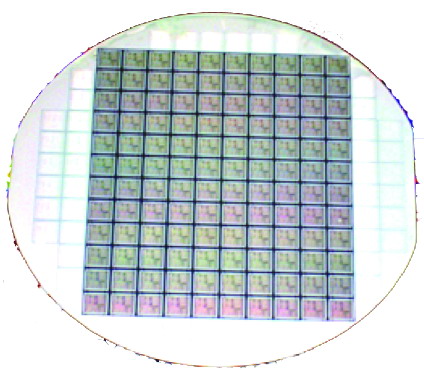

Использование установки создающей рисунок металлизированной разводки непосредственно на пластине и использование заранее изготовленных базовых пластин-заготовок позволяет резко сократить сроки изготовления опытных образцов и обеспечить рентабельности при штучных (100—200 шт.) поставках.
Библиотека функциональных элементов.
Для упрощения проектирования библиотека функциональных элементов включает в себя разнообразные элементы, в том числе: элементы вентильного уровня в количестве 47 шт., триггерные элементы в количестве 20 шт., буферные элементы в количестве 5 шт.
Применение библиотечного метода позволяет проектировать функциональные схемы на уровне поведенческих моделей с использованием языков высокого уровня (например, VHDL) и проводить синтез функциональных схем в базисе библиотеки функциональных элементов (программы Synopsis, Verilog).
Научно-технический уровень
Степень готовности Изготовлены опытные образцы ИС. Проведено внедрение ИС на опытном производстве. Проведена апробация конструкции БМК с одним переменным слоем при изготовлении специализированной ИС тестовой кодировки.
Ожидаемый результат Метод позволяет сократить создание ИС до 7—8 часов с момента их проектирования. Результаты исследований методов ускоренного проектирования матричных ИС и разработанная конструкция БМК с одним переменным слоем могут найти широкое применение в дизайн-центрах при изготовлении специализированных ИС.
Форма реализации Разработчик готов на основе договора передать техдокументацию и оказать научно-техническую помощь при внедрении разработки.
Организация разработчик
Белорусский государственный университет информатики и радиоэлектроники (БГУИР)
Адрес: 22013, г. Минск, ул. П. Бровки, 6
Тел.: (+375 17) 292-04-51, 239-88-95
Факс: (+375 17) 231-09-14
E-mail: kanc@gw.bsuir.unibel.by
WWW: http://www.bsuir.unibel.by
Директор: Батура Михаил Павлович
