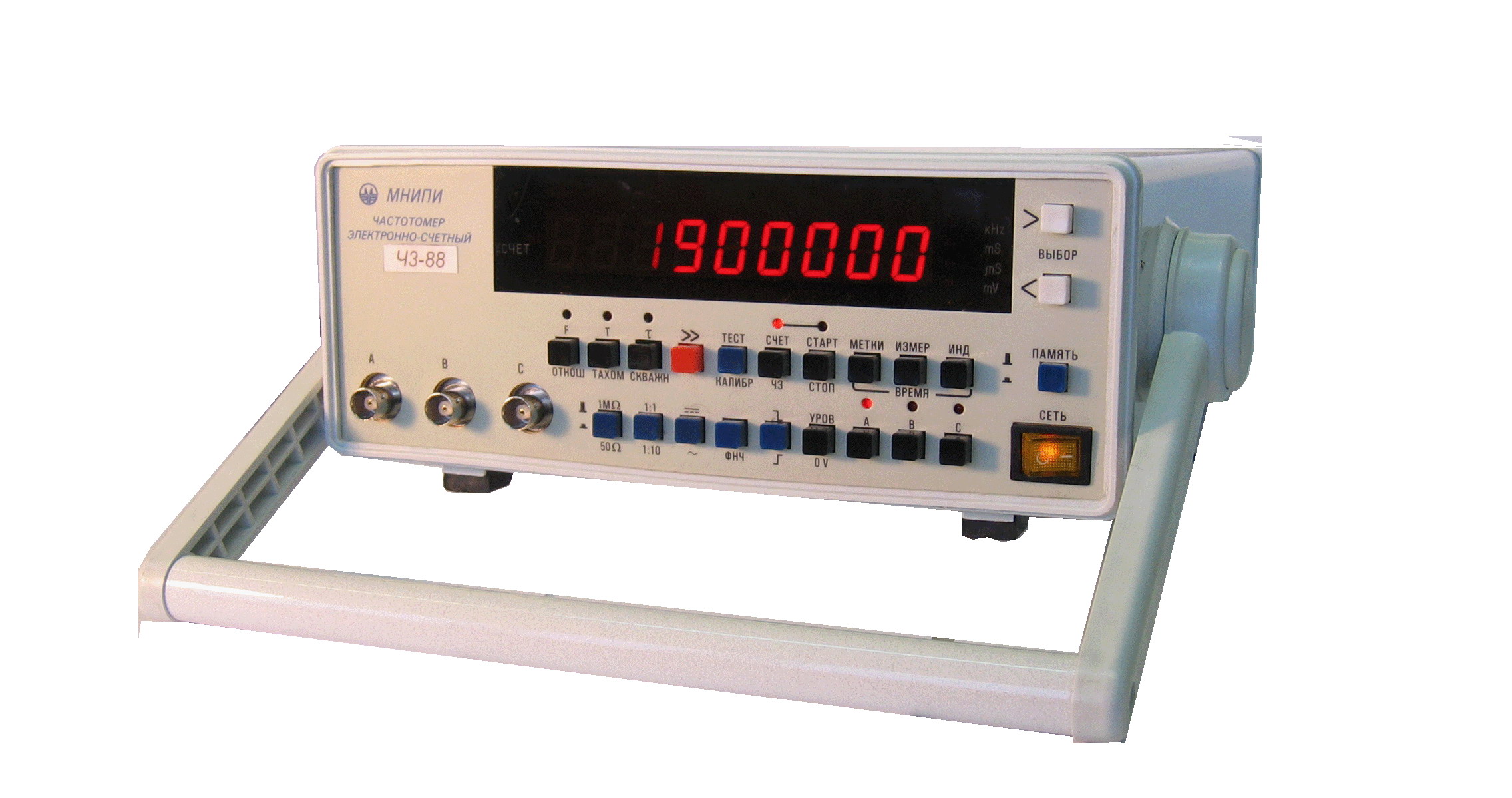

Электронно-счетный частотомер с расширенными функциональными возможностями Ч3-88 Раздел ПРИБОРОСТРОЕНИЕ Отрасль промышленности Приборы функциональной микроэлектроники Программа Приборостроение Область применения Частотомер может быть применен при наладке, контроле, ремонте измерительных приборов, систем и устройств различного назначения. Описание Предназначен для измерения частоты и периода синусоидальных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов. Основные функции: измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов; измерение частоты по входу В; измерение отношения частот — каналов А/С, С/А, В/С; ФНЧ, встроенный аттенюатор, индикатор — девять десятичных разрядов; запуск процесса измерений- однократный, внутренний, внешний или программный; работа от внешнего опорного генератора; работа по интерфейсу RS 232. Частотомер имеет: — выход сигнала опорного генератора значением частоты 5 МГц; — погрешность по частоте встроенного опорного генератора ±1х10-7 за год; — интерфейс USB 2.0; — отображение результата на девятиразрядном индикаторе; — диапазон рабочих температур от -10 до +50xС. • вход В (синус.сигнал) 100—2500 МГц; • вход А, С(синус, импульс) — 0,01—200 МГц; • время счета: — вх. А, С — 1, 10, 102, 103, 104 мс — вх.В —(16•1), (16•10), (16•102), (16•103), (16•104) мс4 • число уср. период. вх. сигнала — 1, 10, 102, 103, 104; • период меток времени — 10-7, 10-6, 10-5, 10-4, 10-3; • измер.длит.импульса по вх.А, С - 1 мкс-100 с; • измер.скважн.по вх.А, С —1,000001- 999999999; • отн. частот в кан.: — А/С и С/А- 0,0001- 999999999 — В/С - 0,5 — 999999999; • кварцевый термостатированный генератор; • номинальное значение частоты — 5 МГц; • погрешн. - ± 5•10-8 — за 30 суток, ± 10-7— за 12 месяцев; • габаритные размеры (НхВхL)- - 285х106х345 мм. Научно-технический уровень Превосходит отечественные аналоги по функциональным возможностям, точности измерения частоты, периода, меньшей стоимости. Соответствует уровню зарубежных аналогов (Ч3-77 Россия, GFC-8270H GOOD WILL), а по точности измерения частоты, периода превосходит их. Степень готовности Проведена подготовка к серийному выпуску частотомера. Ожидаемый результат Частотомер позволит улучшить метрологическое обеспечение работ с электронной аппаратурой. Частотомер содержит современную элементную базу с использованием микропроцессоров и программируемых логических интегральных схем. Форма реализации Срок окупаемости проекта 3 года. Стоимость частотомера порядка 700 долларов США. Реализация приборов.	Организация разработчик ОАО «Минский научно-исследовательский приборостроительный институт» (ОАО «МНИПИ») Адрес: 220113, г. Минск, ул. Я. Коласа, 73 Тел.: (+375 17) 262-21-24 Факс: (+375 17) 262-88-81 E-mail: root@mnipi.belpak.minsk.by WWW: http://www.mnipi.by/ Директор: Кухаренко Николай Анатольевич
