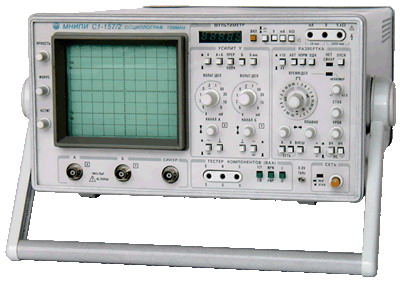

Комбинированные осциллографы С1-157/1, С1-157/2 Раздел ПРИБОРОСТРОЕНИЕ Отрасль промышленности Приборы для измерения электрических и магнитных величин Программа Приборостроение Область применения Ремонт, наладка, эксплуатация различных электронных приборов и узлов автоматики, вычислительной техники и связи. Описание Осциллографы С1-157/1,С1-157/2 предназначены для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 100 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ), а также для измерения параметров двух- и трехполюсников при помощи тестера компонентов. Осциллографы имеет два канала вертикального отклонения. Осциллограф С1-157/1 имеет АЦП, что позволяет измерять параметры сигналов при помощи курсоров в полосе частот от 0 до 10 МГц в цифровом режиме. Индикация режимов работы и измеренных значений осуществляется на экране. Осциллограф С1-157/2 имеет встроенный мультиметр, который предназначен для измерения напряжения и силы постоянного тока, средних квадратических значений напряжения и силы переменного тока, электрического сопротивления постоянному току. Общие технические характеристики для двух моделей: • рабочая часть экрана — 80x100 мм; • полоса пропускания тракта вертикального отклонения (ТВО) — 100 МГц; • количество каналов — 2 шт.; • диапазон коэффициентов отклонения от 0,005 до 5 В/дел; • предел основной погрешности — ±3 %; • диапазон коэффициентов развертки от 2x10-9 до 0,5 с/дел; • предел основной погрешности от ±4 до ±5 %; • имеется тестер компонентов; • масса — 9 кг; • потребляемая мощность — 90 ВxА. Научно-технический уровень Разработанные осциллографы по своим техническим характеристикам соответствуют современному научно-техническому уровню и требованиям рынка. Степень готовности   Ожидаемый результат Замена морально и физически устаревшего парка универсальных осциллографов. Обеспечение конкурентоспособности на внешнем рынке за счет современного научно-технического уровня и сравнительно низкой стоимости. Форма реализации Стоимость С1-157/1 и С1-157/2 — 1588 и 1437 долларов США соответственно. Срок окупаемости проекта около 3-х лет. Реализация приборов.	Организация разработчик ОАО «Минский научно-исследовательский приборостроительный институт» (ОАО «МНИПИ») Адрес: 220113, г. Минск, ул. Я. Коласа, 73 Тел.: (+375 17) 262-21-24 Факс: (+375 17) 262-88-81 E-mail: root@mnipi.belpak.minsk.by WWW: http://www.mnipi.by/ Директор: Кухаренко Николай Анатольевич
