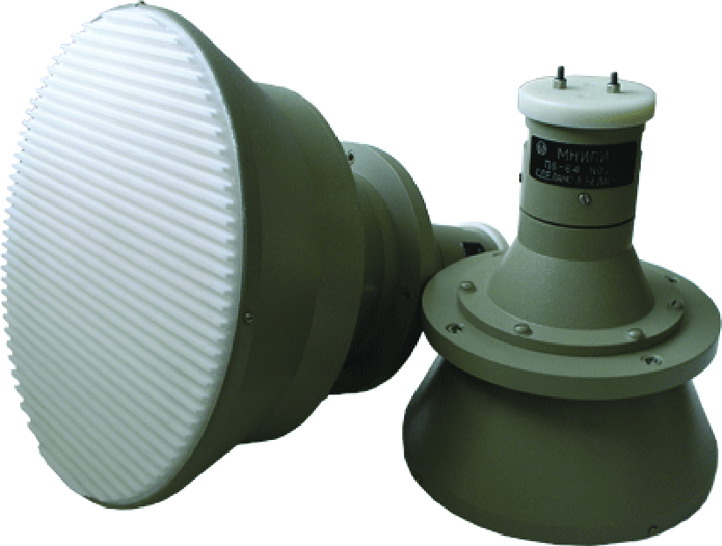

Комплект измерительных антенн с диапазоном рабочих частот 17,44—37,5 ГГц П6-63 и П6-64 Раздел ЭЛЕКТРОНИКА. РАДИОТЕХНИКА Отрасль промышленности Радиопередающие и радиоприемные устройства Программа Приборостроение Область применения Радиопромышленность, мониторинг окружающей электромагнитной обстановки, радиолокация, связь и системы передачи информации. Описание Измерительные антенны предназначены для измерения эффективной площади и коэффициента усиления антенн, создания электромагнитного поля с заданной плотностью потока энергии, измерения параметров электромагнитной совместимости радиоэлектронных средств (ЭМС РЭС). Антенны преобразуют электромагнитные волны в свободном пространстве в волну в волноводном тракте. Представляют собой конический рупор с установленной в его раскрыве фокусирующей линзой из фторопласта. Технические характеристики: • рабочий диапазон частот: — П6-63 (17,44—25,95 ГГц) — П6-64 (25,95—37,5 ГГц) • коэффициент стоячей волны (КСВ) входа антенны, не более 1,4; • коэффициент усиления не менее 29 дБ; • пределы допускаемой погрешности коэффициента усиления ± 1,0 дБ; • уровень сигнала ортогональной поляризации — не более -30 дБ; • уровень боковых лепестков не более — минус 15 дБ; • габарит, мм: — П6-63 (225х250), — П6-64 (157х177); • масса: — П6-63 (4,5 кг), — П6-64 (2,2 кг); • рабочие условия эксплуатации: — температура -50 -+ 60°С, — RH — 95 % при t° = 35°С, — Р мин. = 60 кПа (460 мм рт. ст.). Научно-технический уровень Разработанные антенны соответствуют современному техническому уровню и требованиям рынка. Степень готовности Проведена подготовка производства. Ожидаемый результат Обеспечение конкурентоспособности на внешнем рынке за счет современного научно-технического уровня и сравнительно низкой стоимости. Возможны экспортные поставки. Форма реализации Стоимость каждой антенны порядка 1000 долларов США. Срок окупаемости проекта: 3 года. Реализация приборов. Экспорт.	Организация разработчик ОАО «Минский научно-исследовательский приборостроительный институт» (ОАО «МНИПИ») Адрес: 220113, г. Минск, ул. Я. Коласа, 73 Тел.: (+375 17) 262-21-24 Факс: (+375 17) 262-88-81 E-mail: root@mnipi.belpak.minsk.by WWW: http://www.mnipi.by/ Директор: Кухаренко Николай Анатольевич
