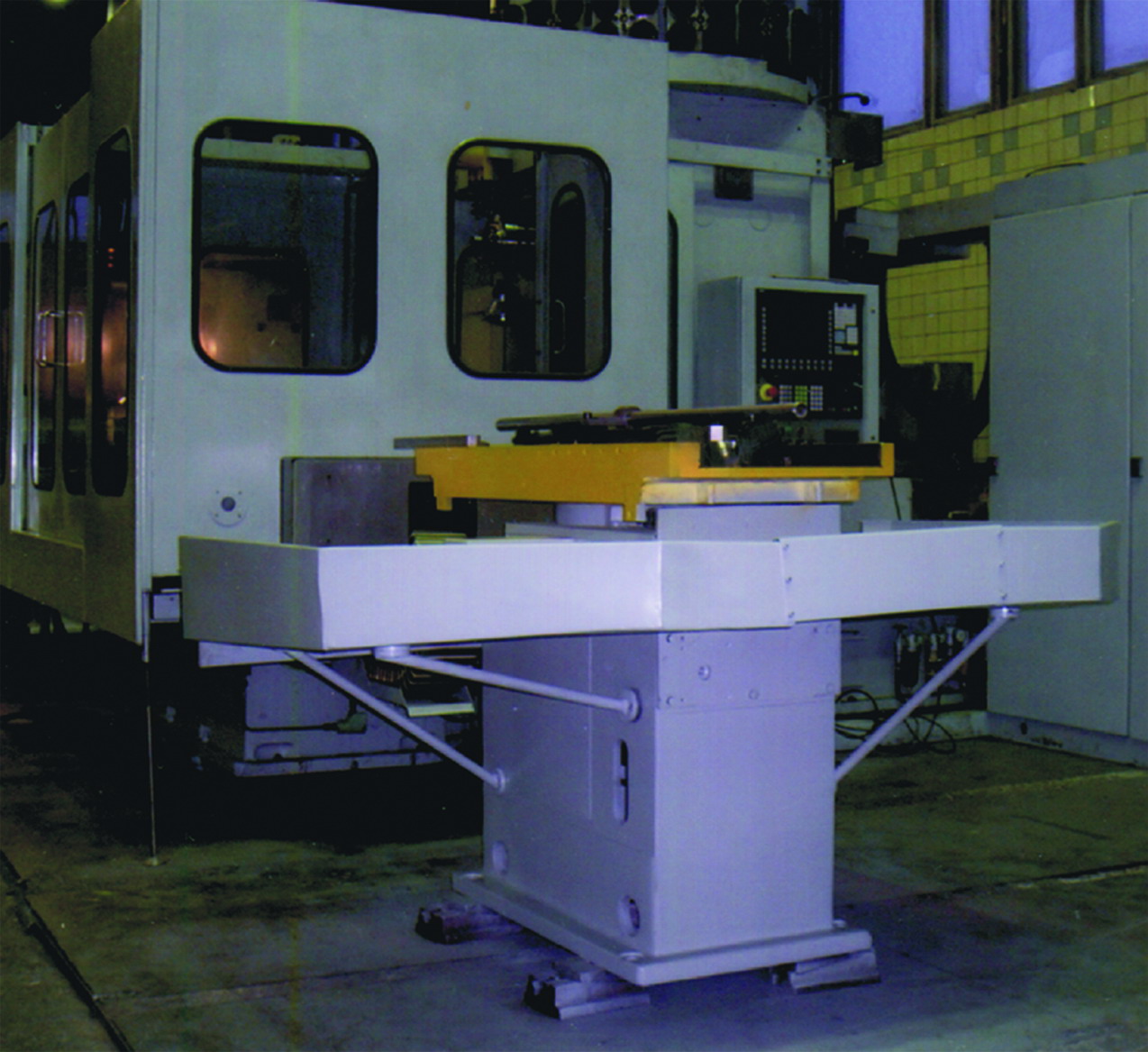

Горизонтальный сверлильно-фрезерно-расточной обрабатывающий центр с ЧПУ мод. ГДФ630 Раздел МАШИНОСТРОЕНИЕ И МЕТАЛЛООБРАБОТКА Отрасль промышленности Станкостроение Программа Станки и инструмент Область применения Машиностроение. Предназначен для обработки изделий несколькими инструментами горизонтальным шпинделем посредством сверления, зенкерования, растачивания отверстий по координатам, фрезерования по контуру с линейной и круговой интерполяцией, нарезания резьбы метчиками. Описание Преимущества созданной конструкции: — время смены инструмента «от стружки до стружки» — 12 с, что обеспечивает повышение производительности оборудования; — повышенная скорость быстрых перемещений подвижных узлов обрабатывающего центра; — статическая и динамическая жесткость шпинделя обеспечивает высококачественную чистовую обработку деталей; — применение прогрессивных видов комплектующих изделий и материалов с улучшенными технико-экономическими параметрами обеспечивает снижение массы и энергоемкости. • Класс точности по ГОСТ 8-82 — П; • расстояние от торца шпинделя до оси вращения стола, min/max — 120—920; • расстояние от оси шпинделя до рабочей поверхности стола-спутника, min/max — 20—720; • мощность главного привода — 20 кВт; • пределы частот вращения шпинделя — 6000 мин-1; • пределы рабочих подач — 1—10000 мм/мин; • скорость ускоренных перемещений — 30000 мм/мин; • дискретность задания перемещений — 1 мкм • точность позиционирования — 12 мкм; • грузоподъемность стола (масса обрабатываемой заготовки) — 800 кг; • количество гнезд в магазине — 90; • количество сменяемых столов-спутников — 2; • габаритные размеры — 4965x4795x3495мм; • масса станка — 13000 кг. Научно-технический уровень Соответствует уровню лучших зарубежных аналогов. Степень готовности Проведена подготовка производства. Освоено производство. Ожидаемый результат Оснащение машиностроительной отрасли современным станочным оборудованием. Форма реализации Реализация оборудования.	Организация разработчик РУП «Гомельский станкостроительный завод им.С.М.Кирова» (РУП «ГСЗ им. С.М. Кирова») Адрес: 246050, г.Гомель,ул.Интернациональная,10 Тел.: 72-05-43,72-05-42 Факс: 53-17-96,53-04-98 E-mail: StankoGomel@tut.by WWW: http://kirov.server.by/ Директор:
