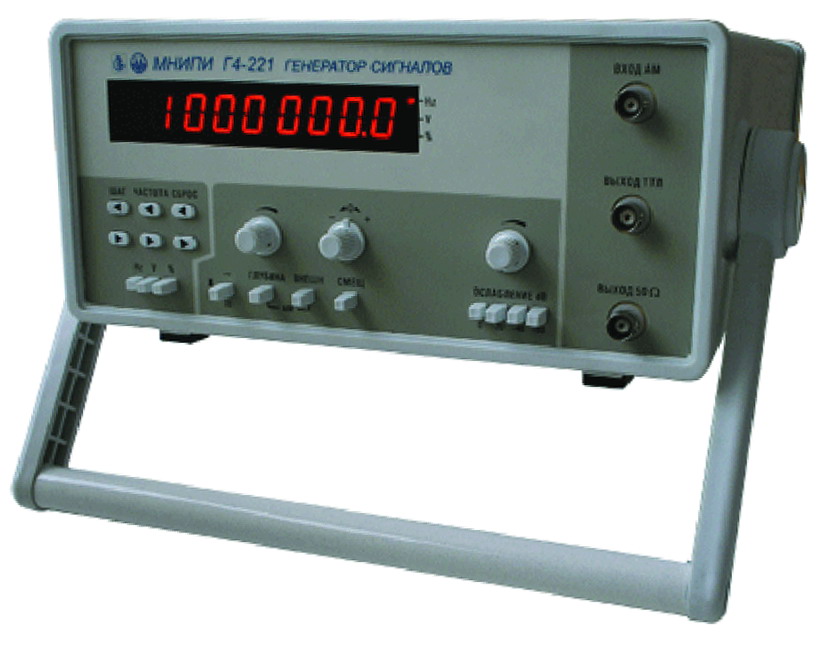

Генераторы сигналов Г4-221, Г4-221/1 Раздел ЭЛЕКТРОНИКА. РАДИОТЕХНИКА Отрасль промышленности Приборы функциональной микроэлектроники Программа Приборостроение Область применения Применяются для исследования, настройки и испытаний приборов и систем, используемых в радиотехнике, электронике, автоматике, акустике, вычислительной и измерительной технике, приборостроении. Описание Генераторы предназначены для формирования немодулированных сигналов синусоидальной формы, амплитудно-модулированных сигналов синусоидальной формы, сигналов прямоугольной формы (меандр) повышенной амплитуды. Общие технико-экономические показатели: • диапазон частот: — сигналы синусоидальной формы от 0,1 Гц до 17 МГц, — сигналы прямоугольной формы (меандр) от 0,1 до 1 МГц, — сигналы прямоугольной формы (уровень ТТЛ) от 0,1 Гц до 1 МГц, — АМ сигналы от 50 кГц до 17 МГц, — сигналы синусоидальной формы (меандр) повышенной амплитуды от 0,1 Гц до 1 МГц, — сигналы прямоугольной формы (меандр) повышенной амплитуды от 0,1 Гц до 1 МГц; • погрешность установки частоты ± (0,012 + 0,0001f) Гц, где f — значение установленной частоты в Гц; • нестабильность частоты за 15 мин ±1x10-5; • напряжение сигнала синусоидальной формы 5В (50 Ом), не менее, 10 В (без нагрузки), не менее; • коэффициент гармоник сигнала синусоидальной формы в диапазоне частот: — от 10 Гц до 120 кГц, включ. ± 0,2%, — св.120 кГц до 1 МГц, включ. ±1%, — св. 1 МГц до 17 МГц, включ. ± 4%; • размах сигнала прямоугольной формы 14 В (50 Ом), не менее, 28 В (без нагрузки), не менее; • плавное ослабление сигналов не менее 40 дБ; • ступенчатое ослабление сигналов 20, 40, 60 дБ; • коэффициент амплитудной модуляции — 0—90 %; • коэффициент гармоник огибающей амплитудно-модулированного сигнала ± 5%; • габаритные размеры 306x127x340 мм; • мощность потребляемая от сети переменного тока не более 40 ВxА; • масса не более 5 кг. Научно-технический уровень Соответствуют современному мировому уровню и потребностям рынка. Степень готовности   Ожидаемый результат Замена морально и физически устаревшего оборудования. Обеспечение конкурентоспособности на внешнем рынке за счет современного научно-технического уровня и сравнительно низкой стоимости. Форма реализации Срок окупаемости проекта около 3-х лет. Реализация приборов.	Организация разработчик ОАО «Минский научно-исследовательский приборостроительный институт» (ОАО «МНИПИ») Адрес: 220113, г. Минск, ул. Я. Коласа, 73 Тел.: (+375 17) 262-21-24 Факс: (+375 17) 262-88-81 E-mail: root@mnipi.belpak.minsk.by WWW: http://www.mnipi.by/ Директор: Кухаренко Николай Анатольевич
