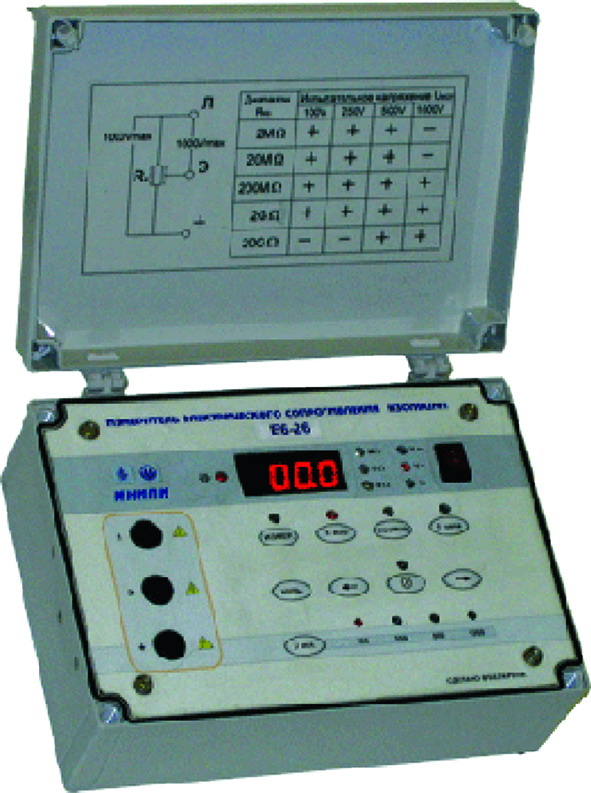

Измеритель электрического сопротивления изо-ляции Е6-26 (с модификациями — Е6-26/1, /2)
Раздел ЭНЕРГЕТИКА
Отрасль промышленности Приборы для измерения электрических и магнитных величин
Программа Приборостроение
Область применения Предприятия энергетики, транспорта, связи занимающиеся эксплуатаци-ей и обслуживанием электроустановок, и производством и ремонтом изделий электротехники и электроники, работающих под опасным (выше 42 В) напряжением.
Описание Измерители предназначены для измерения сопротивления изоляции объектов не находящихся под напряжением в диапазоне от 10 кОм до 20 ГОм при испытательных напряжениях (в зависимости от модификаций) от 100 до 1000 В, измерение коэффициента диэлектрической абсорбции, измерения постоянных и переменных напряжений, а также для измере-ния сопротивления замкнутой цепи в диапазоне от 0,01 Ом до 200 кОм. Измерители могут применяться для проверки качества электрической изоляции электрических цепей электроустановок, электронных и радио-приборов работающих под опасным напряжением.
Основные технические характеристики:
• Диапазон измеряемых сопротивлений изоляции от 10 кОм до 20 ГОм;
• погрешность измерения сопротивления изоляции ±(1,5—2,5) %;
• испытательные напряжения — 100, 250, 500, 1000 В;
• измерение коэффициента диэлектрической абсорбции от 1 до 5;
• погрешность измерения коэффициента диэлектрической аб-сорбции ±2 %;
• диапазон измерения постоянных напряжений от1 до 1000 В;
• погрешность измерения постоянного напряжения ± 1 %;
• диапазон измерения значения среднеквадратического значения переменных напряжений от 1 до 700 В;
• диапазон частот измеряемых переменных напряжений от 40 до 500 Гц;
• погрешность измерения переменных напряжений ± 1 %;
• диапазон измерения сопротивлений замкнутой цепи от 0,01 Ом до 200 кОм
• погрешность измерения сопротивлений замкнутой цепи ± 1 %;
• дистанционное управление через интерфейс СТЫК С2 (RS-232C);
• габаритные размеры 262x192x120 мм.
Научно-технический уровень Измеритель по своим техническим характеристикам не уступает зару-бежному аналогу 1851IN фирмы Standart Electric (Тайвань) и по боль-шинству характеристик превосходит отечественные и российские анало-ги Е6-22, Е6-23, Е6-24 при сопоставимой цене.
Степень готовности Проведена подготовка производства к выпуску изделия.
Ожидаемый результат Замена стрелочных мегаомметров на измеритель обеспечит повышение производительности труда, улучшение достоверности полученных ре-зультатов, сокращение номенклатуры применяемого оборудования.
Форма реализации Реализация приборов.
Организация разработчик
ОАО «Минский научно-исследовательский приборостроительный институт» (ОАО «МНИПИ»)
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Тел.: (+375 17) 262-21-24
Факс: (+375 17) 262-88-81
E-mail: root@mnipi.belpak.minsk.by
WWW: http://www.mnipi.by/
Директор: Кухаренко Николай Анатольевич

Организация разработчик

ОАО «Минский завод «Калибр»
Адрес: г. Минск ул. Фабрициуса, 8
Тел.: (+375 17) 222-20-58
Факс: :(+375 17) 222-07-14
E-mail: marketing@kalibr.com
WWW: http://www.kalibr.com/
Директор: Ковалев Петр Дмитриевич
