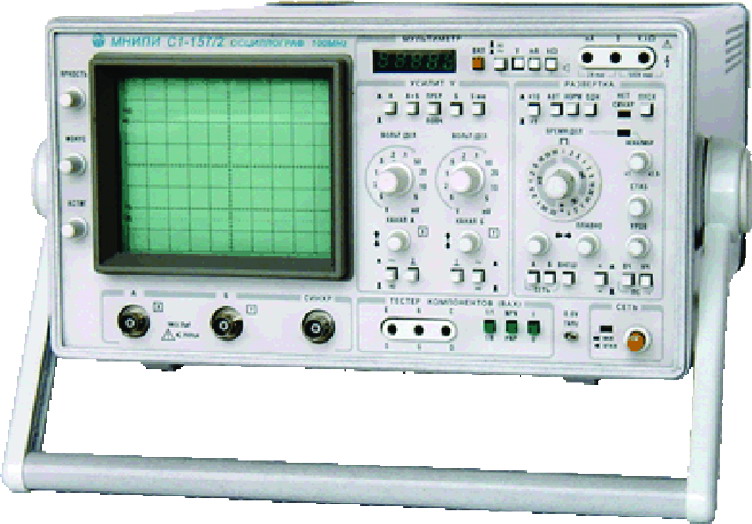

Аналогово-цифровой осциллограф С1-157/3
Раздел ЭЛЕКТРОНИКА. РАДИОТЕХНИКА
Отрасль промышленности Приборы для измерения электрических и магнитных величин
Программа Приборостроение
Область применения Измерение электрических сигналов в лабораторных и цеховых условиях эксплуатации. Радиопромышленность.
Описание Осциллограф С1-157/3 предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 120 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ), наблюдения периодических и однократных электрических сигналов и измерения их параметров при помощи курсоров в полосе частот от 0 до 20 МГц, а также для наблюдения вольтамперных характеристик (ВАХ) двух- и трехполюсников при помощи тестера компонентов.
Осциллограф имеет два канала вертикального отклонения.
В цифровом режиме индикация режимов работы и измеренных значений осуществляется на экране.
Основные технические характеристики осциллографа:
• рабочая часть экрана — 80x100 мм;
• полоса пропускания тракта вертикального отклонения (ТВО) — 120 МГц;
• количество каналов — 2 шт.;
• диапазон коэффициентов отклонения от 0,005 до 5 В/дел;
• предел основной погрешности — ±3 %;
• диапазон коэффициентов развертки от 2x10-9 до 0,5 с/дел;
• предел основной погрешности — ±4—±5 %;
• имеется тестер компонентов;
• полоса пропускания ТВО в цифровом режиме не менее 10 МГц;
• диапазон коэффициентов отклонения в цифровом режиме от 0,005 до 5 В/дел;
• диапазон коэффициентов развертки в цифровом режиме от 5x10-8 до 20 с/дел;
• предел основной погрешности измерения напряжения между курсорами — ±3 %;
• предел основной погрешности измерения временных интервалов между курсорами — ±2,5 %;
• частота дискретизации — 50 МГц;
• вертикальное разрешение — 8 бит;
• масса — 9 кг;
• потребляемая мощность — 90 В/А.
Научно-технический уровень Разработанный осциллограф по своим техническим характеристикам соответствует современному научно-техническому уровню и требованиям рынка.
Степень готовности Освоение производства.
Ожидаемый результат Замена морально и физически устаревшего парка универсальных осциллографов в странах СНГ. Обеспечение конкурентоспособности на внешнем рынке за счет современного научно-технического уровня и сравнительно низкой стоимости. Возможны экспортные поставки.
Форма реализации Стоимость прибора 1588 долларов США. Срок окупаемости проекта около 3-х лет. Реализация приборов.
Организация разработчик
ОАО «Минский научно-исследовательский приборостроительный институт» (ОАО «МНИПИ»)
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Тел.: (+375 17) 262-21-24
Факс: (+375 17) 262-88-81
E-mail: root@mnipi.belpak.minsk.by
WWW: http://www.mnipi.by/
Директор: Кухаренко Николай Анатольевич
