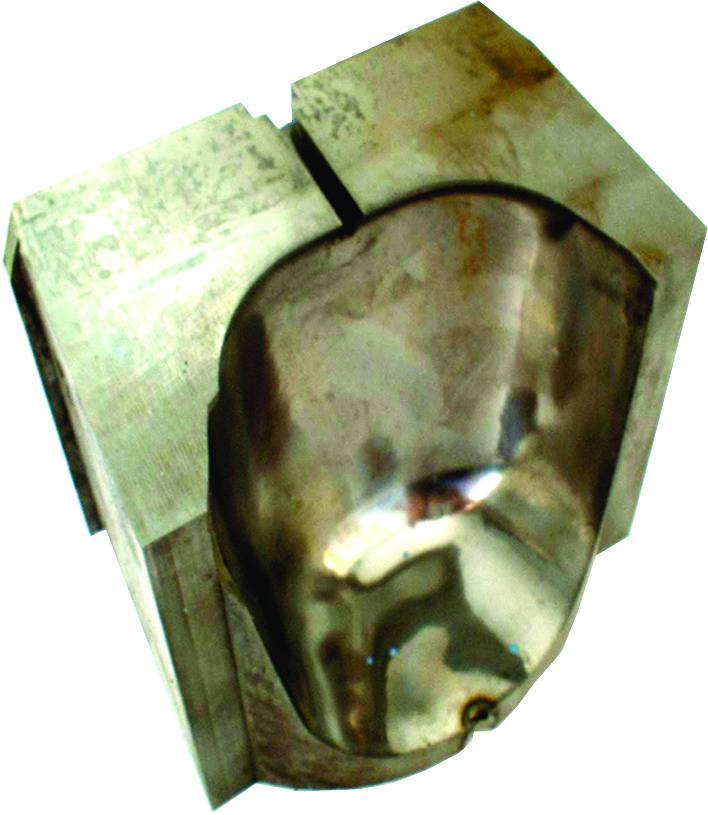

Технологический процесс осаждения термостойких защитных покрытий на матрицы прессовой оснастки. Матрицы пресс-форм с защитными покрытиями
Раздел ЗАЩИТНЫЕ ПОКРЫТИЯ
Отрасль промышленности Комбинированные и другие покрытия
Программа Защита поверхностей
Область применения Предприятия, использующие в производстве технологии изготовления формообразующих деталей прессовой оснастки для получения изделий из пластмасс и полимеров.
Описание Разработан технологический процесс осаждения на матрицы прессовой оснастки термостойких защитных покрытий на основе Si-C методом магнетронного распыления.
• Давление — 0,3—0,5 Па;
• способ распыления — МРС;
• скорость осаждения — 500 А/мин;
• энергоемкость — 3 кВт/час;
• материалоемкость — 3 г/м2;
• производительность — 0,8 м2/цикл.
Матрица:
• толщина покрытия — 0,2—0,5 мкм;
• адгезия >30 МПа;
• твердость —60—80 ГПа;
• плотность —3,0—3,2 Г/см3;
• термостойкость — 300—400 °С;
• электросопротивление — 0,1—1,0 Гом.
Научно-технический уровень Технология по параметрам управляемости процессом синтеза покрытий превосходит технологии лучших зарубежных фирм. Физико-механические и эксплуатационные свойства покрытий, сформированных методом магнетронного распыления, превосходят аналогичные показатели лучших отечественных и зарубежных аналогов: по твердости — 1,1—1,2 раза; по плотности — 1,1—1,3 раза и термостойкости — 1,4—1,5 раза.
Степень готовности Организован участок по обработке матриц прессовой оснастки.
Ожидаемый результат Использование матриц прессовой оснастки с термостойкими защитными покрытиями на основе Si-C позволит улучшить качество изделий светоотражающей техники за счет снижения трения в зоне прессования в процессе формирования гравюры изделия, исключить применение технологических смазок, позволяет осуществить экономию инструментальных сталей в 2,5 раза, повышение качества выпускаемой продукции.
Форма реализации Срок окупаемости проекта: 2,5 года. Разработчик готов предать технологическую документацию на договорной основе и оказать помощь в освоении технологии.
Организация разработчик

ГНУ «Физико-технический институт НАН Беларуси» (ФТИ НАНБ)
Адрес: 220141, г. Минск, Купревича, 10
Тел.: (+375 17) 263-59-09
Факс: (+375 17) 263-76-93
E-mail: phti@ns.igs.ac.by
WWW: http://phti.at.tut.by/
Директор: Гордиенко Анатолий Илларионович



Разработка сайта: Adashkevich@tut.by © Государственный комитет по науке и технологиям
Республики Беларусь, 2006 г.
