Раздел
|
ИНСТРУМЕНТ
|
Программа
|
Новые материалы и технологии
|
Область применения
|
Для обработки стекла и горных пород.
|
Описание
|

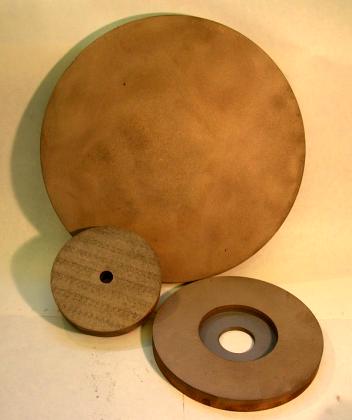

Разработаны на базе модифицированных двухкомпонентных связок Сu-Si, Cu-Мn, Cu-Sn алмазосодержащие композиционные материалы и технологии изготовления из них импортозамещающего инструмента (торцевые круги, круги плоского профиля) повышенной производительности. Разработаны алмазные торцевые круги формы 6А2Т, 6А2 и круги плоского профиля формы 1А1. Алмазные круги изготавливаются как методом спекания под дав-лением в защитной атмосфере предварительно спрессованных заготовок, так и спеканием без приложения давления допрессовки (инструмент для чистового шлифования горных пород). Прочное соединение алмазосодержащего слоя с корпусной ча-стью круга обеспечивается дополнительной обработкой контакт-ной поверхности корпуса. Основные типоразмеры выпускаемых кругов. Технические характеристики: • марка алмазного порошка – АС4- АС20 (для стеклообработки); – АС6-АС160 (для обработки горных пород) • зернистость алмазного порошка – 20/14-630/400 мкм; • концентрация алмазов – 35-100 %.
|
Научно-технический уровень
|
Соответствует аналогам.
|
Степень готовности
|
Освоен выпуск.
|
Ожидаемый результат
|
Разработанные технологии позволяют получить стабильные по свойствам высокоплотные алмазно-металлические композиции с хорошей равномерностью распределения алмазных зерен, надежное удержание которых в металлической связке достигается за счет их металлизации.
|
Форма реализации
|
По требованию заказчика возможно изготовление кругов других типоразмеров, в т.ч. нестандартных: (наружный диаметр до 300 мм).
|
