Передатчик предназначен для организации цифрового телевизи-онного вещания в стандарте DVВ-Т.
Описание
Передатчик создан с применением новых, инновационных техно-логий, которые позволяют значительно повысить надежность, эффективность и гибкость эксплуатации передатчиков. Передатчик полностью построен на твердотельных компонентах. В передатчике применена гибкая система контроля с открытым универсальным интерфейсом для удаленного управления и мониторинга, система автоматического резервирования DVB-T возбудителей с анализом наличия входных ASI-потоков, система стабилизации выходной мощности, система контроля и телеметрии, запирающая или отключающая выходные усилители при перегреве, обрыве или коротком замыкании в нагрузке, выхода за пределы напряжения питания или превышении потребляемого тока. Состав передатчика: • блок управления передатчиком; • модулятор-возбудитель основной; • модулятор-возбудитель резервный; • блок резервирования; • блок усилителей мощности - 4 шт. Краткие технические характеристики: • диапазон рабочих частот, 470 - 862 МГц; • среднеквадратическое значение номинальной мощности, 1000 Вт; • класс излучения 7М61x7WХТ; • выходное сопротивление, 50 Ом; • напряжение питания, 380 В (3 фазы); • потребляемая мощность не более, 8000 Вт; • климатическое исполнение УХЛ 4.2; • температура эксплуатации, от 0 до +45 °С.
Научно-технический уровень
Соответствует аналогам.
Степень готовности
Осваивается производство.
Ожидаемый результат

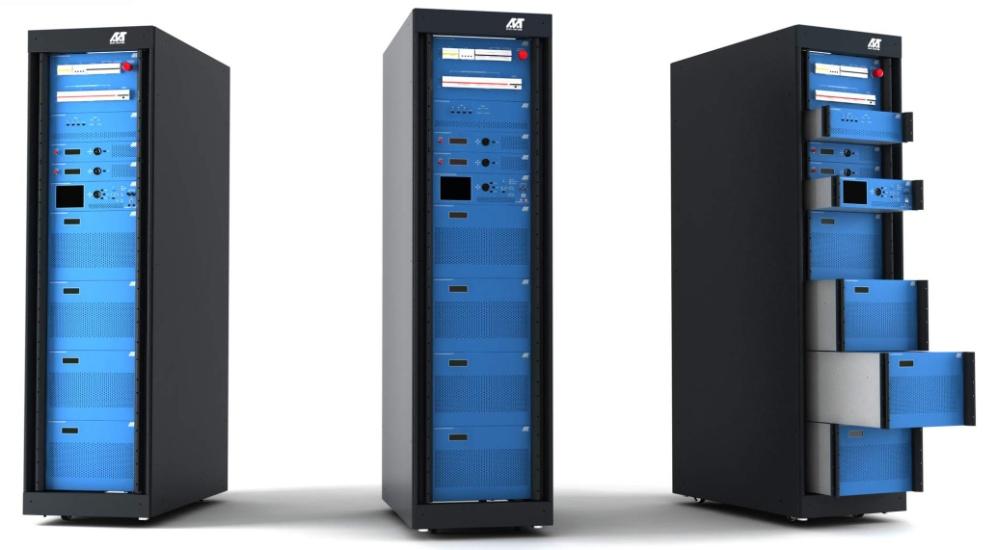

Особенности цифрового телевизионного передатчика «Агат-1000» Гибкая система контроля с открытым универсальным интерфейсом для системы удаленного управления и мониторинга, позволяющая полностью контролировать работу передатчика из удаленного центра управления через линию Е1Негпе1. - Система автоматического резервирования модуляторов-возбудителей с дублированием А51-потоков. - Система стабилизации выходной мощности при перепадах температуры окружающей среды и колебаниях напряжения сети питания. - Блок распределения питания, позволяющий проводить замену блоков передатчика без необходимости выключения всей стойки передатчика. - Все блоки передатчика являются конструктивно и функционально законченными устройствами, которые имеют систему защиты по перегрузке, КСВ и температуре. - Передатчик полностью построен на твердотельных компонентах с использованием самых современных технологий. Передатчик предназначен для формирования и передачи телевизионного сигнала с выходной мощностью до 1кВт в цифровом режиме.
Форма реализации
Разработчик на основе договора готов передать техническую документацию и оказать научно-консультативную помощь при освоении.
